在自動制袋包裝機中，卷筒薄膜由舒展平坦輸送到卷折成各種袋型的過程中，制袋成型器起到一個關鍵的作用，它對包裝的形式、尺寸及其質量有直接的影響。因此，正確地設計和選擇成型器是非常重要的。怎么設計包裝機制袋成型器已經成為考驗包裝機械設計人員的重要依據。

 常用的制袋成型器主要有以下幾種：翻成型器、三角板成型器、象鼻成型器、U型板成型器以及缺口導板成型器等。正確設計和制造成型器的關鍵點為：

 1)盡量減少薄膜通過成型器所受的阻力，使薄膜不產生縱向或橫向的拉仲變形以及皺折等。

2)確保薄膜自然貼合、無拉伸、無騰空地通過成型器，自然卷合，正確成型。

3)結構簡單可靠，制造方便，調試容易。

 以下就幾種成型器的設計加以詳述。

 1.包裝機翻成型器的設計

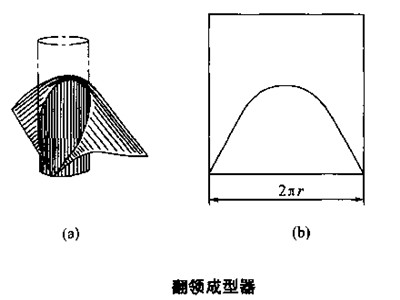

 在下圖所示的包裝系統中，采用的成型器就是翻成型器。圖示可見，薄膜由后一根導輥引入，經翻曲面滑入加料瞥5和成型簡6的間隙間。在這一過程中，薄膜自然卷合成圓筒狀。由此可見，其設計關鍵在于正確設計翻曲面與成型筒曲面的拼接曲線，要求要自然圓滑地過度。

2.包裝機三角板成型器的設計

3.包裝機象鼻成型器設計

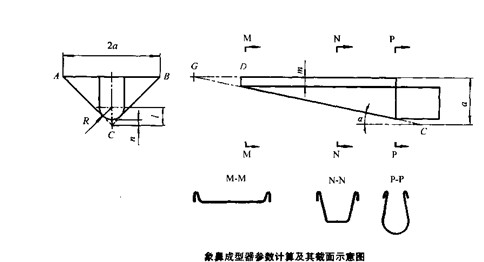

 象鼻成型器的兩邊都帶有護邊，目的是防止成型器曲面過長而導致薄膜貼合不良面跑伯，影響翻折制袋。折邊的寬度可取m＝35—20咖。下圖中，在D處，三角板離上面距離為府。實際生產中，往往將r，D段截斷，在G處設置導輥將薄膜直接引入D處。

 象鼻成型器的制造一般采用不銹鋼薄板，要求外表面光滑乎整。其三角部分和圓弧槽部分可用整塊板料卷曲而成，因為它們的展開寬度是相等的。下圖所示是象鼻成型器結構及展開圖，沿虛線卷折即可制得成型器，圖中參數可通過計算加以選擇。
